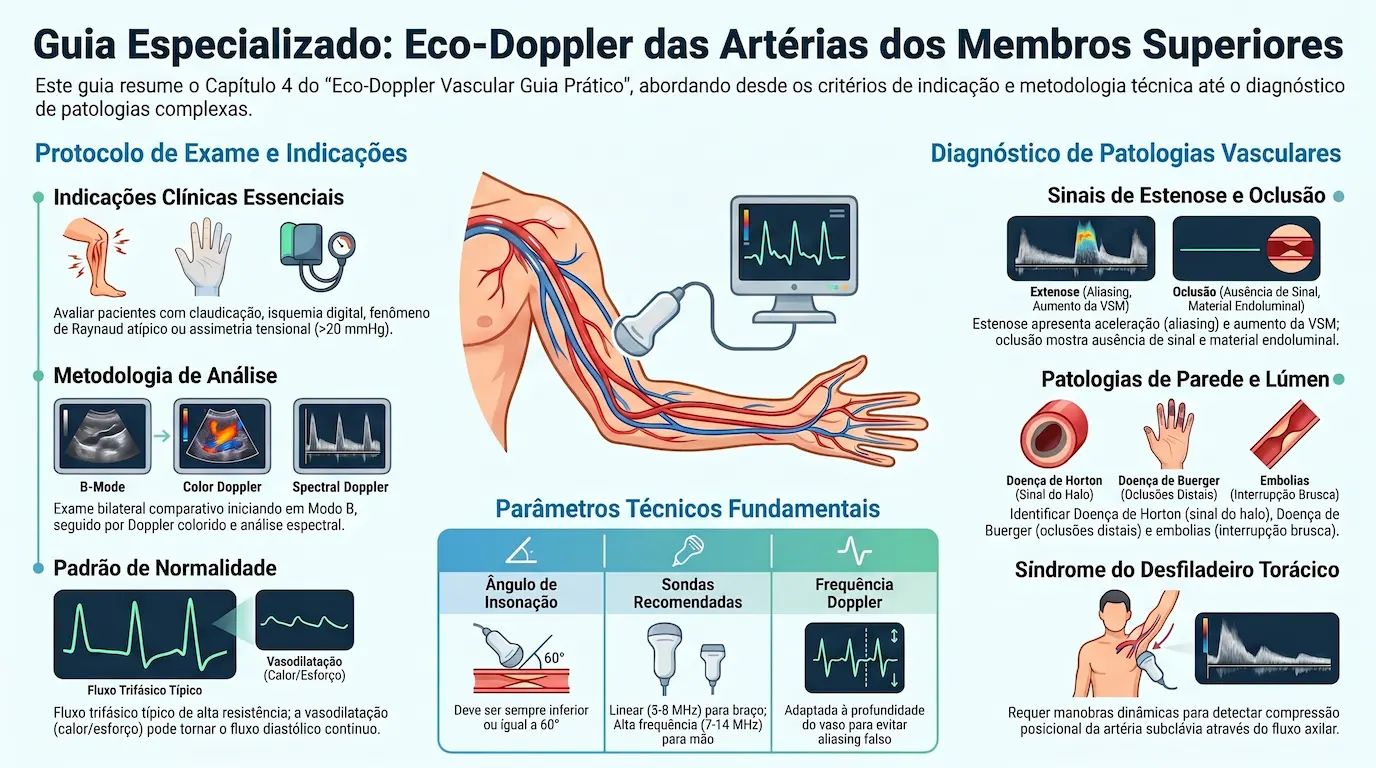

Eco-Doppler das Artérias dos Membros Superiores: Guia Técnico e Prático para Especialistas
Capítulo 4 da série técnica para especialistas: anatomia do TSAo e suas variantes, protocolo de exame e seleção de transdutores, padrões de normalidade, Síndrome do Roubo da Subclávia, arterites, Doença de Buerger e armadilhas na redação do laudo.
Escrito e revisado por Dr. Maurício Hiroshi Yamada — Cirurgião Vascular e Endovascular | CRM-PR 21589 | RQE 18281 · 18282 · 18294 · 18295
Resposta direta: Eco-Doppler dos membros superiores: artérias subclávia, axilar, braquial, radial e ulnar. Síndrome do roubo da subclávia: inversão do fluxo na vertebral com compressão do membro afetado. Fenômeno de Raynaud: DUS dinâmico com imersão em água fria — vasospasmo arteriolar documentável. Síndrome do desfiladeiro torácico (TOS): DUS com manobras Adson e posição de abdução — compressão neurovascular identificável. Arterite de Takayasu: espessamento difuso da parede + estenoses longas.
Nos Capítulo 1, Capítulo 2 e Capítulo 3 desta série percorremos, respectivamente, a recapitulação das doenças vasculares periféricas, o protocolo dos Troncos Supra-Aórticos (TSAo) e a avaliação hemodinâmica intracraniana via Eco-Doppler Transcraniano. Neste Capítulo 4, damos sequência natural a esse percurso arterial: a partir da origem dos TSAo, acompanhamos o trajeto das artérias subclávia, axilar e braquial até os segmentos distais do membro superior. Como destacam T. Guedj, M.-F. Bellin e Anne Long, o exame de Eco-Doppler não é meramente ilustrativo, mas uma ferramenta de análise hemodinâmica e morfológica rigorosa — e a precisão diagnóstica exige domínio absoluto da anatomia vascular e da fisiologia regional, evitando confusões diagnósticas comuns em operadores inexperientes.
Assista: Eco-Doppler das Artérias dos Membros Superiores — Guia Técnico (Capítulo 4)
1. Anatomia Arterial dos Membros Superiores
A avaliação deve iniciar-se na origem dos Troncos Supra-Aórticos (TSAo), responsáveis pela vascularização cefálica e braquial. À direita, o Tronco Braquiocefálico (TABC) origina a carótida comum e a artéria subclávia direita. À esquerda, a artéria subclávia nasce diretamente do arco aórtico, em posição ligeiramente mais posterior. A artéria subclávia é a origem da artéria vertebral, conexão vital para o diagnóstico das síndromes de roubo.
Quanto aos segmentos específicos, a artéria subclávia apresenta trajeto côncavo para baixo, passando posterior à clavícula e abaixo da cúpula pleural, seguindo em direção ao desfiladeiro dos escalenos antes de tornar-se artéria axilar e, subsequentemente, braquial.
Variantes Anatômicas Frequentes
- Artéria Lusória: nascimento da artéria subclávia direita de forma retroesofágica, com origem mais distal (mais baixa) do que a da subclávia esquerda.
- "Bovine Arch": nascimento comum do TABC e da carótida comum esquerda a partir de um tronco único.
- Vertebral esquerda aberrante: nascimento direto da artéria vertebral esquerda a partir do arco aórtico.
- Assimetrias de calibre entre os eixos arteriais direito e esquerdo.
2. Indicações Clínicas Prioritárias
O exame é indicado para investigação de:
- Sintomatologia: assimetria tensional (> 15-20 mmHg entre os membros), sopros supraclaviculares, isquemia digital e sintomas neurovasculares.
- Patologias de base: mapeamento de aterosclerose sistêmica, arteriopatias inflamatórias (Arterite de Takayasu) e fibrodisplasia.
- Planejamento cirúrgico: avaliação pré-operatória de cirurgias de grande porte, mapeamento para fístulas arteriovenosas e acompanhamento de revascularizações.
3. Técnica de Análise e Protocolo de Exame
3.1 Escolha de Equipamento e Configurações
As frequências são referenciais e variam conforme o fabricante:
| Sonda | Frequência Aproximada | Local Arterial Específico |
|---|---|---|
| Linear Vascular | 7-4 MHz | Artéria vertebral, segmentos distais (axilar, braquial) |
| Microconvexa | 5-9 MHz | TABC, origem da artéria subclávia |
| Abdominal Convexa | 1-5 MHz | Pacientes obesos ou com pescoço curto/estreito |
3.2 Otimização e Protocolo
Sequência do Protocolo
- Posicionamento: decúbito dorsal, braços estendidos ao longo do corpo.
- Modo B: análise morfológica da parede (espessura) e caracterização de placas.
- Doppler Colorido: identificação de zonas de aceleração/turbulência.
- Doppler Pulsado: ângulo de disparo rigorosamente ≤ 60°.
- Dica de Especialista: diante de vasos calcificados ou fluxos muito lentos, o examinador deve reduzir o PRF (escala), aumentar o ganho do Doppler e utilizar o Power Doppler (Doppler de amplitude) para confirmar a patência da luz.
4. Padrões de Normalidade (Aspectos Hemodinâmicos)
- Morfologia: paredes finas, lisas, sem depósitos parietais.
- Perfil de fluxo: por suprir territórios musculares, o padrão é de alta resistência, com fluxos bi ou trifásicos na artéria subclávia e nos eixos distais. Em síntese: "o local vascularizado determina o fluxo".
5. Resultados Patológicos e Diagnóstico Diferencial
5.1 Aterosclerose e Quantificação
A formação de placas pode levar a estenoses ou oclusões com risco de embolia distal. Importante: a estimativa do grau de estenose baseada em parâmetros hemodinâmicos (velocimetria) é a única técnica validada — a planimetria pelo Modo B é limitada por sombras acústicas de calcificações. Utiliza-se o critério NASCET para correlação.
5.2 Doenças Inflamatórias (Arterites)
Takayasu e Horton: caracterizam-se pelo sinal do halo (espessamento parietal hipoecogênico circunferencial) na fase ativa da doença. Conduta: é mandatório o exame sistemático das artérias axilares e temporais, pois estas são locais de predileção e auxiliam decisivamente no diagnóstico diferencial.
5.3 Síndrome do Roubo da Subclávia
Resulta de oclusão ou estenose pré-vertebral da subclávia ou do TABC.
- Roubo Parcial: entalhe protossistólico no espectro da vertebral (desaceleração sistólica precoce).
- Roubo Completo: inversão total do fluxo vertebral para suprir o membro ipsilateral.
🩺 Teste de Hiperemia (Manobra do Manguito)
Para sensibilizar o diagnóstico em estenoses duvidosas, insufla-se o manguito no braço ipsilateral acima da pressão sistólica por 1 a 2 minutos. Após a descompressão rápida, observa-se o aumento transitório do roubo devido à vasodilatação distal.
5.4 Doença de Buerger (Tromboangeíte Obliterante)
Patologia inflamatória segmentar não ateromatosa, típica de homens jovens fumantes. Diferencial importante: afeta artérias e veias, causando tromboses venosas superficiais inflamatórias e migratórias.
5.5 Síndrome do Desfiladeiro Torácico
Compressão extrínseca do pedículo vásculo-nervoso (escalenos, pinçamento costoclavicular). Requer manobras dinâmicas para flagrar a interrupção ou aceleração do fluxo — para uma abordagem completa, ver Síndrome do Desfiladeiro Torácico.
6. Avaliação Pós-Procedimentos de Revascularização
- Endarterectomia: observar a superfície da média em contato com o sangue; identificar a presença de patches (venosos ou protéticos).
- Stenting: avaliar a aposição das hastes da endoprótese e a presença de reestenoses.
- Vigilância: monitorar a hiperplasia miointimal, comum nos primeiros meses pós-intervenção.
7. Limites Técnicos e Redação do Relatório
Armadilhas (Pitfalls)
| Fator Limitante | Implicação Clínica e Técnica |
|---|---|
| Calcificações Difusas | Geram cones de sombra acústica que ocultam a luz residual e dificultam a quantificação de estenoses. |
| Limites Anatômicos | Pescoço curto, obesidade e enfisema subcutâneo dificultam a insonação dos segmentos proximais (TABC, origem da subclávia). |
| Regra de Ouro | A não visualização de uma artéria não é sinônimo de oclusão. Ajustar PRF e ganho antes de laudar. |
Estrutura do Laudo Especializado
O relatório deve obrigatoriamente conter:
- Anatomia: descrição dos eixos avaliados e variantes (ex: Artéria Lusória).
- Técnica: mencionar manobras (ex: Teste de Hiperemia) e tipos de transdutores utilizados.
- Resultados: achados morfológicos e, obrigatoriamente, os parâmetros velocimétricos (PSV e EDV).
- Conclusão: impressão diagnóstica precisa, correlacionada à clínica.
8. Glossário
- TSAo: Troncos Supra-Aórticos
- TABC: Tronco Braquiocefálico
- NASCET: North American Symptomatic Carotid Endarterectomy Trial — critério de quantificação de estenose
- PSV: Peak Systolic Velocity (Velocidade Sistólica de Pico)
- EDV: End-Diastolic Velocity (Velocidade Diastólica Final)
- PRF: Frequência de Repetição de Pulso (Pulse Repetition Frequency)
- FAV: Fístula Arteriovenosa
Conclusão: Do Tronco Supra-Aórtico à Extremidade Digital
O Eco-Doppler das artérias dos membros superiores não pode ser interpretado como um exame isolado e periférico. Ele é a continuação lógica do mapeamento dos Troncos Supra-Aórticos: uma estenose pré-vertebral da subclávia pode roubar fluxo da circulação cerebral posterior, e uma arterite de Takayasu pode se manifestar simultaneamente nas artérias axilares e temporais. Reconhecer variantes anatômicas como a Artéria Lusória, dominar o Teste de Hiperemia e aplicar a Regra de Ouro diante da "não visualização" de um vaso são o que separa um laudo descritivo de um laudo verdadeiramente decisivo.
A integração entre a anatomia do Capítulo 2 (Troncos Supra-Aórticos) e os achados deste capítulo permite ao especialista construir uma narrativa hemodinâmica completa — da origem aórtica até a extremidade digital — fornecendo ao médico assistente uma ferramenta diagnóstica decisiva para a conduta terapêutica.
*Este texto tem caráter de revisão e recapitulação teórica, destinado a profissionais de saúde e estudantes da área. Não substitui a leitura das diretrizes, da literatura primária e da prática supervisionada. A correlação clínico-radiológica e o julgamento do médico assistente permanecem indispensáveis.
Ref: Guedj T, Bellin M-F, Long A, et al. Eco-Doppler Vascular: Guia Prático — fundamentos de hemodinâmica e ecoanatomia das artérias dos membros superiores. · Critérios técnicos de protocolo de exame, quantificação NASCET e estrutura do laudo especializado.
