Otimização dos Parâmetros de Aquisição no Eco-Doppler Vascular: Guia Definitivo para o Especialista

Capítulo 14 da série técnica para especialistas: o alicerce técnico de todo Eco-Doppler vascular — otimização da imagem em Modo B (varredura sistemática, convenção de orientação, regra de ouro vermelho/azul, frequência versus profundidade, margem dinâmica), seleção de transdutores e frequências por território arterial, otimização do Doppler colorido (uso inteligente do aliasing, prioridade de cor), Doppler pulsado (regra dos 60°, tríade diagnóstica para oclusões), quantificação de estenoses de carótida pelo método NASCET, tipologia de placas (Gray-Weale/Paris) e guia rápido de trade-offs.

Escrito e revisado por Dr. Maurício Hiroshi Yamada — Cirurgião Vascular e Endovascular | CRM-PR 21589 | RQE 18281 · 18282 · 18294 · 18295

📅 13 de junho de 2026⏱ 14 min de leitura

No Capítulo 13 concluímos a avaliação do enxerto renal transplantado. Neste Capítulo 14, fazemos uma pausa estratégica na jornada pelos territórios vasculares para revisitar o alicerce técnico que sustenta todos os capítulos anteriores: a otimização dos parâmetros de aquisição do Eco-Doppler. Como bem estabelecido no prefácio do guia prático, o exame oferece informações morfológicas e hemodinâmicas de alta fidelidade apenas para "olhos treinados". A ausência de uma técnica de aquisição padronizada é a principal fonte de erros diagnósticos e confusões anatômicas — esta otimização não é uma etapa acessória, mas o pilar central que sustenta a precisão da graduação de estenoses e a caracterização de oclusões.

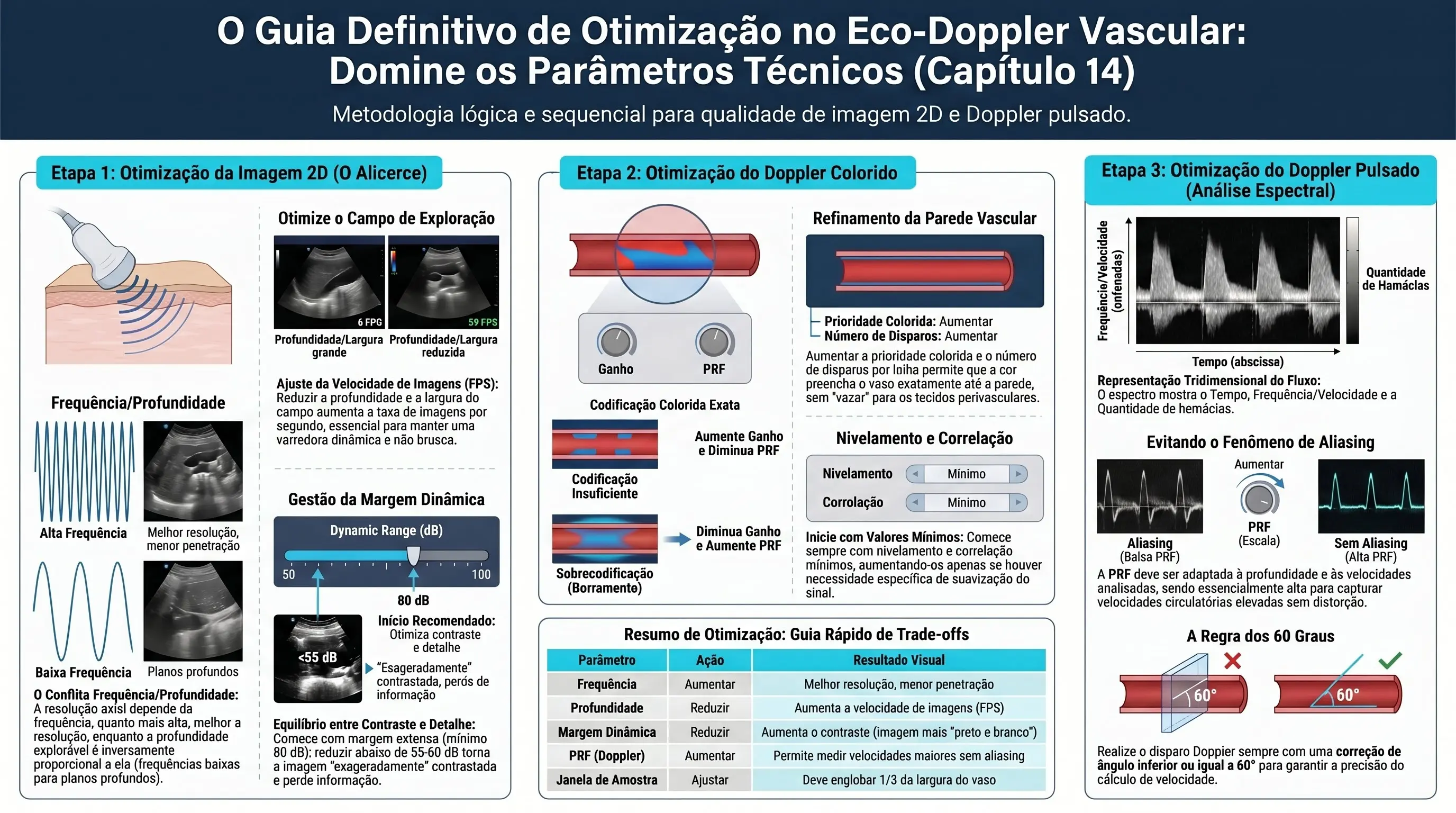

Infográfico: O Guia Definitivo de Otimização no Eco-Doppler Vascular — Domine os Parâmetros Técnicos (Capítulo 14). Etapa 1: otimização da imagem 2D (frequência versus profundidade, campo de exploração e FPS, margem dinâmica). Etapa 2: otimização do Doppler colorido (codificação colorida exata, refinamento da parede vascular, nivelamento e correlação). Etapa 3: otimização do Doppler pulsado (representação tridimensional do fluxo, aliasing e PRF, regra dos 60 graus). Inclui guia rápido de trade-offs de otimização — Resumo visual do Capítulo 14 do Eco-Doppler Vascular — Guia Prático: metodologia lógica e sequencial de otimização da imagem 2D, do Doppler colorido e do Doppler pulsado, com guia rápido de trade-offs.

Assista: Otimização dos Parâmetros do Eco-Doppler Vascular (Capítulo 14)

1. Introdução à Excelência Técnica em Eco-Doppler

A ultrassonografia vascular com Doppler é, simultaneamente, uma arte e uma ciência que exige rigor metodológico absoluto. Para o examinador em formação, a ausência de uma técnica de aquisição padronizada é a principal fonte de erros diagnósticos e confusões anatômicas. Este capítulo consolida essas diretrizes sob uma perspectiva acadêmica e clínica, fornecendo as ferramentas necessárias para transformar a imagem bruta em um dado diagnóstico inquestionável.

2. Otimização da Imagem em Modo B: Varredura e Convenções Visuais

Todo exame de excelência inicia-se pela análise morfológica rigorosa em Modo B antes de qualquer avaliação hemodinâmica. O ajuste fino da interface parede/luz é fundamental para a correta planimetria e detecção de placas.

Varredura Sistemática: a análise deve obrigatoriamente contemplar cortes axiais (transversais) para avaliação de excentricidade de placas e cortes longitudinais para análise de extensão e planimetria.
Convenção de Orientação: no corte longitudinal, a porção craniana deve estar à esquerda da tela e a caudal à direita.
Preparo da Luz: utilize o Modo B para identificar calcificações que geram cones de sombra, o que pode inviabilizar a medida da luz residual e exigir mudanças na janela acústica.

A "Regra de Ouro" Visual

Independentemente da angulação da janela de cor (box), o fluxo em direção ao cérebro deve ser codificado em vermelho e o fluxo que se afasta do cérebro em azul. Este padrão mental ajuda o "olho treinado" a identificar inversões de fluxo patológicas imediatamente.

3. Frequência, Profundidade e Velocidade de Imagem (FPS)

O Conflito Frequência/Profundidade

A resolução axial depende da frequência: quanto mais alta, melhor a resolução — porém com menor penetração. Já a profundidade explorável é inversamente proporcional à frequência, sendo as frequências baixas reservadas para a avaliação de planos profundos.

Otimize o Campo de Exploração: reduzir a profundidade e a largura do campo aumenta a taxa de imagens por segundo (FPS) — por exemplo, de 6 FPS com profundidade/largura grande para 59 FPS com profundidade/largura reduzida. Essa taxa elevada é essencial para manter uma varredura dinâmica e não brusca.

4. Gestão da Margem Dinâmica (Dynamic Range)

Equilíbrio entre Contraste e Detalhe: comece com uma margem dinâmica extensa (mínimo de 80 dB), que prioriza o detalhe e o contraste informativo. Reduzir a margem abaixo de 55-60 dB torna a imagem "exageradamente" contrastada — em tons de preto e branco mais marcados — e provoca perda de informação nas tonalidades intermediárias de cinza.

5. Seleção de Transdutores e Frequências

A escolha da sonda é o primeiro parâmetro de otimização. Frequências mais altas oferecem melhor resolução espacial, enquanto frequências baixas garantem a penetração necessária em estruturas profundas ou pescoços desfavoráveis.

Sonda	Frequência Sugerida	Local Arterial de Aplicação
Linear Vascular	7-4 MHz	Carótida comum, interna cervical e externa; artérias oftálmica e vertebral.
Microconvexa	5-9 MHz	TABC, subclávia, origem da vertebral e carótida pós-bulbar.
Abdominal Convexa	1-5 MHz	Pescoços curtos/estreitos; acesso ao TABC e subclávia profunda.
Linear Superficial	> 12 MHz *	Especificamente para a artéria temporal (alta resolução necessária).

*Nota do Especialista: para a artéria temporal, frequências superiores a 12 MHz são recomendadas para a correta identificação do sinal do halo em casos de arterite de Horton.

6. Otimização do Doppler Colorido: Localização do Jato de Velocidade

O Doppler colorido não serve apenas para visualizar o fluxo, mas para guiar o Doppler pulsado.

Janela de Cor (Box): deve ser inclinada para otimizar o ângulo de incidência com o fluxo.
Refinamento da Parede Vascular: aumentar a prioridade colorida e o número de disparos por linha permite que a cor preencha o vaso exatamente até a parede, sem "vazar" para os tecidos perivasculares (blooming effect).
Nivelamento e Correlação: inicie sempre com valores mínimos, aumentando-os apenas se houver necessidade específica de suavização do sinal.

Codificação Insuficiente: aumente o ganho e diminua a PRF.
Sobrecodificação (Borramento): diminua o ganho e aumente a PRF.

Uso Inteligente do Aliasing

Em vez de apenas mitigá-lo, utilize o fenômeno de aliasing (ambiguidade de sinal) para localizar o ponto exato do maior jato (jet) de velocidade. É neste ponto de maior turbulência e aceleração que a amostra do Doppler pulsado deve ser posicionada.

7. Doppler Pulsado: Ângulo de Incidência e Tríade para Oclusões

A análise espectral é o parâmetro definitivo para a graduação de estenoses. Aqui, a precisão matemática é mandatória. A representação tridimensional do fluxo mostra, no espectro, o tempo (abscissa), a frequência/velocidade (ordenada) e a quantidade de hemácias (escala de cinza/cor).

⚠️ A Regra dos 60 Graus

A regra de ouro é manter o ângulo de disparo igual ou inferior a 60°. Acima deste valor, o erro de estimativa de velocidade cresce exponencialmente devido à função cosseno, tornando a quantificação hemodinâmica não confiável para fins de conduta cirúrgica.

Volume de Amostra (Porta): deve ser posicionado no centro do jato identificado pelo colorido, e a janela de amostra deve englobar cerca de 1/3 da largura do vaso.

Evitando o Fenômeno de Aliasing: a PRF deve ser adaptada à profundidade e às velocidades analisadas, sendo essencialmente alta para capturar velocidades circulatórias elevadas sem distorção — uma PRF baixa para a profundidade/velocidade em questão produz aliasing no espectro.

🏆 Tríade de Diagnóstico para Oclusões

Para confirmar uma oclusão, o especialista não deve apenas observar a imagem. É obrigatória a aplicação simultânea de:

Diminuição drástica da PRF (escala de velocidade);
Aumento máximo do ganho de Doppler;
Prioridade de cor alta o bastante para capturar fluxos residuais lentos ("string sign").

Sem estes três ajustes, o diagnóstico de oclusão é tecnicamente inconclusivo.

8. Quantificação de Estenoses de Carótida: Tabela NASCET e Tipologia de Placas

A quantificação da estenose da Carótida Interna (CI) segue as recomendações de Grant (2003) e o método NASCET.

Estenose (%)	PSV_CI (cm/s)	EDV_CI (cm/s)	Razão PSV (CI/CC)	Aspecto da Placa (Modo B / Ecogenicidade)
Normal	< 125	< 40	< 2	Nenhuma
< 50	< 125	< 40	< 2	Placa < 50% (Tipos 3, 4 ou 5)
50-69	125 - 230	40 - 100	2 - 4	Placa ≥ 50% (Heterogênea/Calcificada)
≥ 70	> 230	> 100	> 4	Placa ≥ 50% (Freq. Hipoecogênica)
Pré-oclusão	Elevada/Fraca	Variável	Variável	Placa visível; luz residual mínima
Oclusão	Indetectável	N/A	N/A	Totalmente obstrutiva (Hipoecogênica)

Método NASCET: a graduação baseia-se na relação entre o diâmetro da luz residual circular no ponto mais estreito (B) e o diâmetro da carótida saudável no segmento distal à placa (A). A fórmula (1 − B/A) × 100 é a referência para as medidas velocimétricas acima.

Tipologia de Placas (Gray-Weale/Paris)

Tipo 1 e 2 (Hipoecogênicas): placas com alto conteúdo lipídico ou hemorrágico (alto risco).
Tipo 3 e 4 (Ecogênicas): placas fibrosas, mais estáveis.
Tipo 5 (Calcificadas): caracterizadas por sombra acústica posterior.

9. Guia Rápido de Trade-offs: Resumo de Otimização

Parâmetro	Ação	Resultado Visual
Frequência	Aumentar	Melhor resolução, menor penetração
Profundidade	Reduzir	Aumenta a velocidade de imagens (FPS)
Margem Dinâmica	Reduzir	Aumenta o contraste (imagem mais "preto e branco")
PRF (Doppler)	Aumentar	Permite medir velocidades maiores sem aliasing
Janela de Amostra	Ajustar	Deve englobar 1/3 da largura do vaso

10. Glossário de Abreviações Técnicas

PSV (Peak Systolic Velocity): Pico de Velocidade Sistólica. Em alguns equipamentos e laudos, referido como VMS (Velocidade Sistólica Máxima).
EDV (End-Diastolic Velocity): Velocidade Diastólica Final.
PRF (Pulse Repetition Frequency): Frequência de Repetição de Pulso. Ajuste crucial para evitar o aliasing ou detectar fluxos lentos.
IM (Índice Mecânico): indicador da potência acústica. Deve ser monitorado para garantir a segurança do paciente, minimizando efeitos biológicos (bioefeitos) por cavitação.
TGC (Time Gain Compensation): ajuste de ganho por profundidade para compensar a atenuação do feixe sonoro no Modo B.
NASCET: método de planimetria que calcula a razão entre a luz residual e o diâmetro saudável do vaso.
FPS (Frames Per Second): taxa de quadros por segundo, determinante da fluidez da varredura dinâmica.

Conclusão: O Processo Dinâmico de Otimização

A otimização dos parâmetros de aquisição não é uma configuração estática, mas um processo dinâmico que deve ser reajustado a cada segmento arterial explorado. A tecnologia do equipamento é apenas um amplificador da cultura vascular do examinador. A excelência diagnóstica no Eco-Doppler reside na capacidade do médico em unir o conhecimento anatômico profundo à manipulação precisa da física do ultrassom — garantindo que a imagem na tela corresponda fielmente à realidade hemodinâmica do paciente, evitando intervenções desnecessárias ou negligência de patologias críticas.

Os princípios deste capítulo aplicam-se transversalmente a toda a série: desde os fundamentos recapitulados no Capítulo 1, passando pela quantificação de estenoses dos troncos supra-aórticos no Capítulo 2, até os critérios hemodinâmicos detalhados em cada território visceral e periférico abordado nos capítulos seguintes.

*Este texto tem caráter de revisão e recapitulação teórica, destinado a profissionais de saúde e estudantes da área. Não substitui a leitura das diretrizes, da literatura primária e da prática supervisionada. A correlação clínico-radiológica e o julgamento do médico assistente permanecem indispensáveis.

Ref: Otimização dos Parâmetros de Aquisição no Eco-Doppler Vascular — guia definitivo para o especialista. · Modo B (varredura, orientação, regra vermelho/azul, frequência/profundidade, margem dinâmica), seleção de transdutores, Doppler colorido (aliasing, prioridade de cor), Doppler pulsado (regra dos 60°, tríade para oclusões), quantificação NASCET, tipologia de placas e guia rápido de trade-offs.

Perguntas Frequentes

Qual é a 'Regra de Ouro' visual para a codificação de cores no Doppler colorido?

Independentemente da angulação da janela de cor (box), o fluxo em direção ao cérebro deve ser codificado em vermelho e o fluxo que se afasta do cérebro em azul. Esse padrão mental ajuda o 'olho treinado' a identificar inversões de fluxo patológicas imediatamente, sem depender da orientação física da sonda no momento da varredura.

Por que o ângulo de incidência do Doppler pulsado deve ser igual ou inferior a 60°?

A estimativa de velocidade pelo Doppler depende da função cosseno do ângulo entre o feixe de ultrassom e o vetor de fluxo. Acima de 60°, o erro de estimativa cresce exponencialmente, tornando a quantificação hemodinâmica não confiável para fins de conduta cirúrgica. Por isso, o disparo Doppler deve sempre ser realizado com correção de ângulo igual ou inferior a 60°.

Como o fenômeno de aliasing pode ser usado a favor do diagnóstico, em vez de apenas evitado?

Em vez de apenas mitigar o aliasing (ambiguidade de sinal no Doppler colorido), o especialista pode utilizá-lo para localizar o ponto exato do maior jato (jet) de velocidade. É justamente nesse ponto de maior turbulência e aceleração — onde o aliasing aparece primeiro — que a amostra do Doppler pulsado deve ser posicionada para a quantificação da estenose.

Quais são os três ajustes obrigatórios da 'tríade de diagnóstico para oclusões'?

Para confirmar uma oclusão, não basta observar a imagem: é obrigatória a aplicação simultânea de três ajustes — diminuição drástica da PRF (escala de velocidade), aumento máximo do ganho de Doppler, e prioridade de cor alta o bastante para capturar fluxos residuais lentos (o chamado 'string sign'). Sem esses três ajustes, o diagnóstico de oclusão é tecnicamente inconclusivo, podendo ser confundido com uma estenose suboclusiva.

Quais são os critérios de PSV e EDV para a graduação de estenose de carótida interna pelo método NASCET?

Para carótida normal ou estenose menor que 50%, o PSV_CI deve ser menor que 125 cm/s, o EDV_CI menor que 40 cm/s e a razão PSV (CI/CC) menor que 2. Para estenose entre 50-69%, o PSV_CI fica entre 125-230 cm/s, o EDV_CI entre 40-100 cm/s e a razão entre 2-4, com placa heterogênea ou calcificada. Para estenose maior ou igual a 70%, o PSV_CI supera 230 cm/s, o EDV_CI supera 100 cm/s e a razão supera 4, com placa frequentemente hipoecogênica. Na pré-oclusão, a velocidade é elevada ou fraca e variável; na oclusão, o sinal é indetectável.

Qual sonda e frequência devem ser usadas para cada território arterial cervical?

A sonda linear vascular (7-4 MHz) é indicada para carótida comum, carótida interna cervical e externa, e artérias oftálmica e vertebral. A microconvexa (5-9 MHz) é usada para o TABC, a subclávia, a origem da vertebral e a carótida pós-bulbar. A abdominal convexa (1-5 MHz) é reservada para pescoços curtos ou estreitos e acesso ao TABC e subclávia profunda. Já a linear superficial, com frequências superiores a 12 MHz, é específica para a artéria temporal — essencial para identificar o sinal do halo em casos de arterite de Horton.
